孔板流量計，它與噴嘴流量計、文丘里流量計、彎管流量計、均速管流量計等產品同屬于差壓式流量計。也屬于節流裝置的一種，當與其它儀器儀表組合在一起的時候，就可以用來測量各種氣體、液體或蒸汽。最常見的組合就是孔板與差壓變送器、流量積算儀的搭配，其特點就是結構簡單，維護起來很容易，工作性能穩定不易損壞。

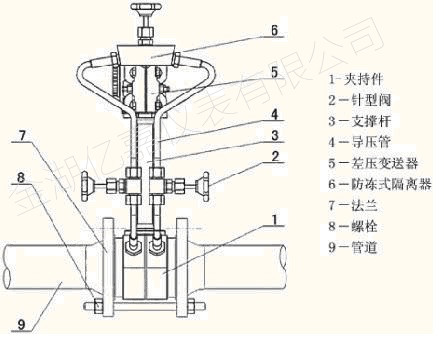

上圖為孔板流量計的結構示意圖，從此圖大家可以方便的看出孔板流量計現實流量測量時的各組成部分。孔板、截止閥、三閥組、差壓變送器、流量積算儀這主要的幾個部分是必須要有的。

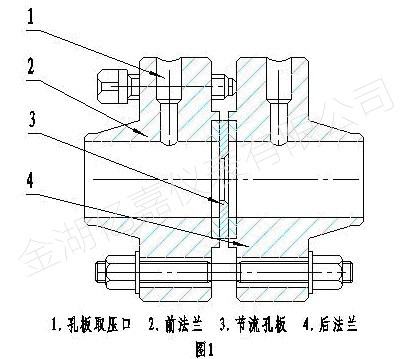

這張是孔板流量計的截面圖，從此圖可以看出，介質經由取壓口進入導壓管內，連接差壓變送器對介質的流量進行測量。而介質在經過節流孔板時壓力與流速又會發生什么樣的變化呢？大家請看下圖。

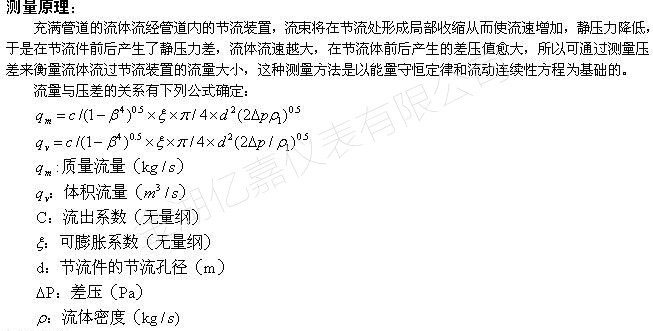

最后再給大家提供一下孔板流量計的測量原理及公式，以方便您參考。
